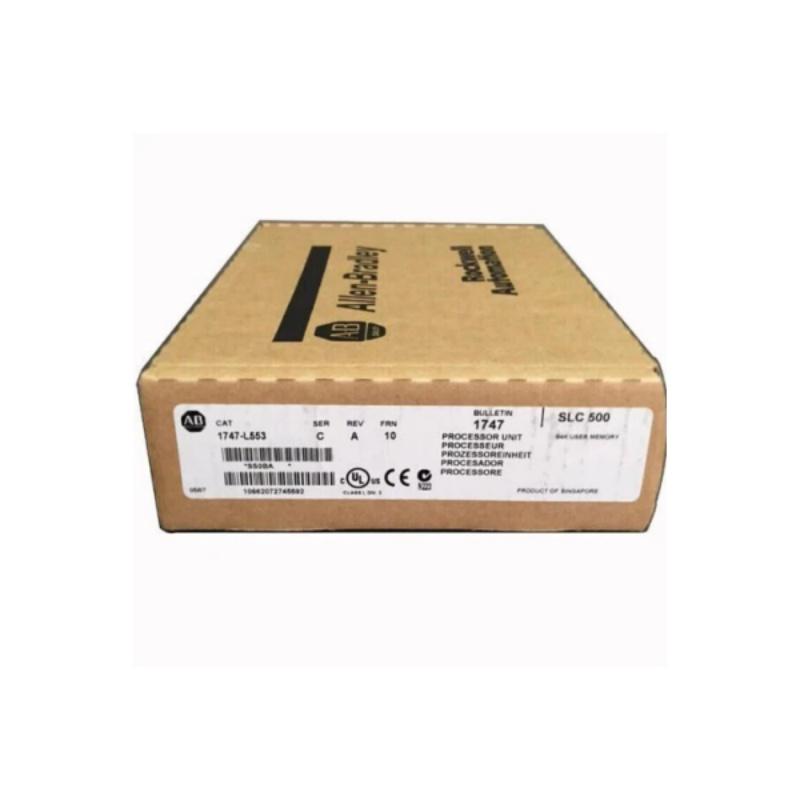

Module Allen-Bradley 1747-L553

Le module processeur Allen-Bradley 1747-L553 est un processeur SLC 5/05 haut de gamme destiné au système modulaire SLC 500. Conçu pour les applications de contrôle industriel à grande échelle exigeant une mémoire maximale, une connectivité Ethernet et une communication robuste, il intègre 64 Ko de RAM avec batterie (60 Ko de programme / 4 Ko de données) et sauvegarde Flash EEPROM, des ports Ethernet 10/100 Base-T et RS-232 intégrés, ainsi qu'une connectivité E/S évolutive (jusqu'à 4 096 points d'E/S numériques et 480 points d'E/S analogiques). Il assure un contrôle fiable en temps réel pour la production, la manutention et l'automatisation de processus complexes. Bien que sa production ait été arrêtée par Rockwell Automation le 31 mars 2024, il demeure une solution éprouvée pour la mise à niveau des systèmes existants, offrant une rétrocompatibilité totale et une conformité aux normes internationales.

1. Mémoire utilisateur RAM de 64 Ko avec batterie de secours (60 Ko de programme/4 Ko de données) et sauvegarde Flash EEPROM pour une conservation sécurisée des données.
2. Ports Ethernet 10/100 Base-T intégrés (compatible EtherNet/IP, 48 connexions, serveur HTTP) et RS-232 pour une intégration flexible avec les IHM, les systèmes SCADA et les équipements existants.
3. Prend en charge jusqu'à 4096 points d'E/S numériques et 480 points d'E/S analogiques pour une conception de système évolutive
4. Temps de balayage de programme rapide (0,9 ms/Kword) et exécution bit à bit rapide (0,37 µs) pour une logique de contrôle réactive
5. Horloge/calendrier en temps réel, programmation en ligne et sélecteur de mode (Programmation/Exécution/Télécommande) pour une flexibilité opérationnelle accrue

Scénarios d'application :

• Lignes de fabrication automatisées : Contrôle les machines d’assemblage, les convoyeurs et les systèmes d’inspection de la qualité avec des temps de lecture rapides et une communication DH+ fiable.
• Manutention des matériaux : Gère l'automatisation de l'entrepôt (palettiseurs, trieurs et capteurs d'inventaire) via une intégration transparente avec les appareils existants via RS-232.
• Contrôle des procédés : Prend en charge les procédés de traitement chimique, alimentaire et des boissons et de l’eau à moyenne échelle grâce à des fonctions PID et des fonctions mathématiques avancées.
• Automatisation du bâtiment : Intègre les systèmes de chauffage, de ventilation et de climatisation, d’éclairage et de sécurité pour un contrôle centralisé des installations.
• Mises à niveau des systèmes existants : Remplace de manière transparente les anciens processeurs SLC 500 tout en préservant les E/S et la programmation existantes.
