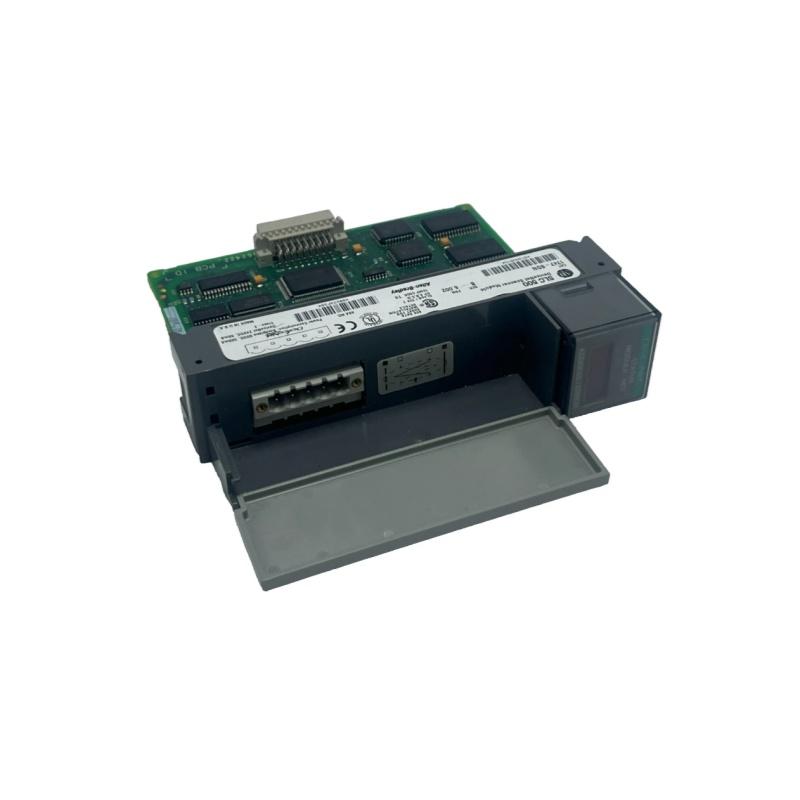

Module Allen-Bradley 1747-SDN

Le module de scanner DeviceNet Allen-Bradley 1747-SDN, à emplacement unique, est destiné aux automates SLC 500. Il assure une intégration transparente entre les processeurs SLC 500 et les réseaux DeviceNet pour connecter capteurs, actionneurs, variateurs et IHM. Il prend en charge jusqu'à 63 nœuds, des débits de transmission de 125/250/500 kbit/s et plusieurs modes de messagerie d'E/S (interrogation, stroboscope, changement d'état, E/S cycliques), avec un pontage de transit pour les configurations multi-réseaux. Bien que sa production ne soit plus assurée par Rockwell, il demeure une solution fiable pour la mise à niveau des systèmes SLC 500 existants, garantissant la rétrocompatibilité et une communication industrielle robuste dans les secteurs de la fabrication, de la manutention et du contrôle de processus.

1. Module à emplacement unique pour châssis SLC 500, compatible avec les processeurs SLC 5/02, 5/03, 5/04, 5/05
2. Prend en charge les débits de transmission DeviceNet de 125/250/500 kbit/s et jusqu'à 63 nœuds pour une conception de réseau évolutive.
3. Plusieurs modes de messagerie (interrogation, stroboscope, COS, E/S cycliques) et pontage direct pour les connexions réseau multi-DeviceNet
4. Capacité de 150 mots en entrée + 150 mots en sortie pour les échanges d'E/S à haut volume
5. Voyants LED en façade (module/réseau) et écran LCD pour la surveillance en temps réel de l'état et le diagnostic des erreurs
6. Isolation du circuit 30 V (testé à 500 V CA) entre DeviceNet et le fond de panier pour une protection électrique renforcée

Scénarios d'application :

• Automatisation de la production : Connecte les contrôleurs SLC 500 aux capteurs, actionneurs et variateurs compatibles DeviceNet pour le contrôle de la chaîne de montage et l'acquisition de données.
• Manutention des matériaux : Intègre des lecteurs de codes-barres, des démarreurs de moteurs et des systèmes de convoyeurs pour une automatisation fluide des entrepôts et de la logistique.
• Contrôle des processus : Relie le SLC 500 aux instruments, vannes et pompes de traitement dans les applications chimiques, alimentaires et de traitement de l'eau.
• Mises à niveau des systèmes existants : étend les capacités de communication des systèmes SLC 500 existants sans remplacement complet du matériel.
