Description :

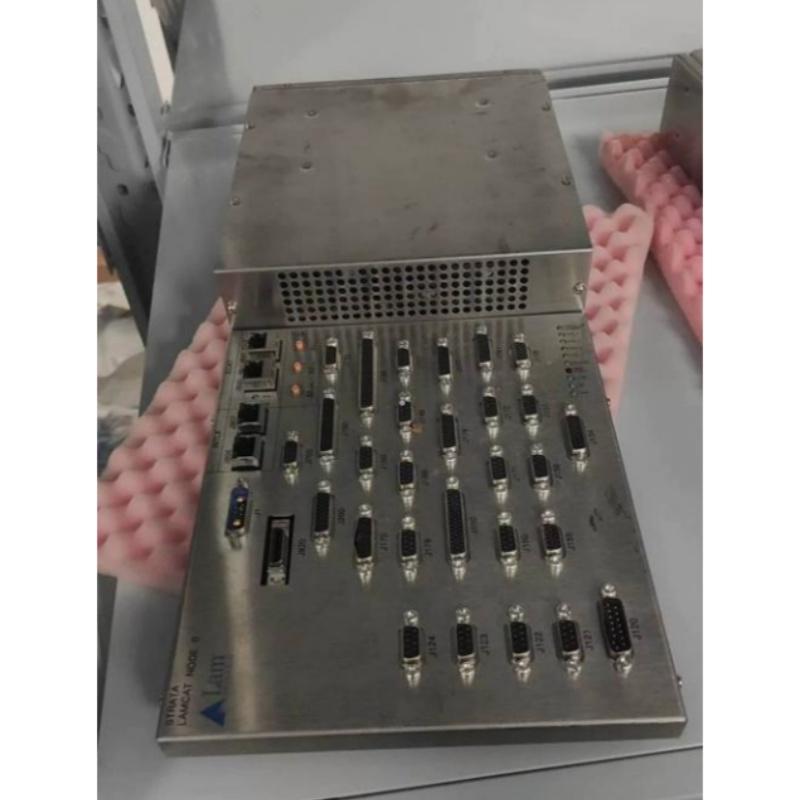

Les ordinateurs industriels et contrôleurs LAM Research sont des unités de contrôle OEM d’origine haute performance pour les équipements de fabrication de semi-conducteurs, servant de cerveau des systèmes de gravure plasma, de dépôt CVD/PVD et de traitement des wafers. Conçus selon des normes industrielles de grade semi-conducteur, ils offrent un contrôle de précision en temps réel, un fonctionnement ultra-stable et une intégration système transparente dans des environnements de salle blanche fonctionnant 24/7. Conçus avec un matériel renforcé, une mémoire ECC, une alimentation redondante et une conception thermique avancée, ils garantissent zéro perte de données, une répétabilité de processus constante et un minimum d’arrêts imprévus pour la fabrication de wafers de nœuds avancés (2nm/3nm). En tant que pièces LAM Research authentiques, ils garantissent une compatibilité parfaite, un remplacement plug-and-play facile et une fiabilité à long terme pour la maintenance des fabs, les mises à niveau et les besoins en pièces de rechange.
Spécifications clés :
- Contrôleur/PC industriel d’origine, 100 % compatible avec les systèmes de gravure LAM, les systèmes de dépôt et les équipements de traitement des wafers ; calibré et testé en usine.
- Conçu pour un fonctionnement en salle blanche/24/7 ; mémoire ECC, alimentation redondante, gestion thermique avancée ; précision de contrôle de processus de ±0,05 %.
- CPU puissant pour des algorithmes de processus complexes ; E/S haute vitesse, double Ethernet et protocoles conformes SEMI pour une intégration MES/outil transparente.
- Plage de température étendue (-20 °C à +60 °C), résistant à la poussière, aux vibrations ; idéal pour les zones de processus plasma, vide et haute pureté.
- Conception modulaire plug-and-play ; le remplacement direct réduit les temps d’arrêt ; pièce de rechange critique pour les fabs, OEM et fournisseurs de services en semi-conducteurs.
Applications typiques :
- systèmes de gravure plasma LAM Research (série Kiyo, etc.)
- équipements de dépôt de couches minces CVD/PVD/ALD
- nettoyage des wafers, stripping et modules de processus
- fabs de logique et de mémoire à nœuds avancés 2nm/3nm
- lignes de fabrication de semi-conducteurs et systèmes de traitement sous vide/plasma
FAQ :
Q1 : Quelle est la situation du produit et la garantie ?
A : Articles authentiques neufs. Garantie d’un an incluse.
Q2 : Quelles sont vos conditions de paiement ?
A : T/T, Paypal pris en charge.
Q3 : Quel est le délai de livraison du produit ? Y a-t-il suffisamment de stock ?
A : Modèles standards en stock, expédiés sous 3 à 5 jours ouvrables après paiement. Les modèles rares nécessitent une commande auprès du fabricant — contactez le service client pour les délais.
Q4 : Expédition et suivi
A : DHL/FedEx/UPS disponibles. Numéro de suivi + lien fournis après expédition. Suivi complet du processus par notre équipe.
Q5 : Emballage et sécurité
A : Emballage d’origine de la marque avec protection renforcée (mousse, cartons scellés, caisses en bois pour équipements de précision). Résistant à l’humidité et aux chocs.
