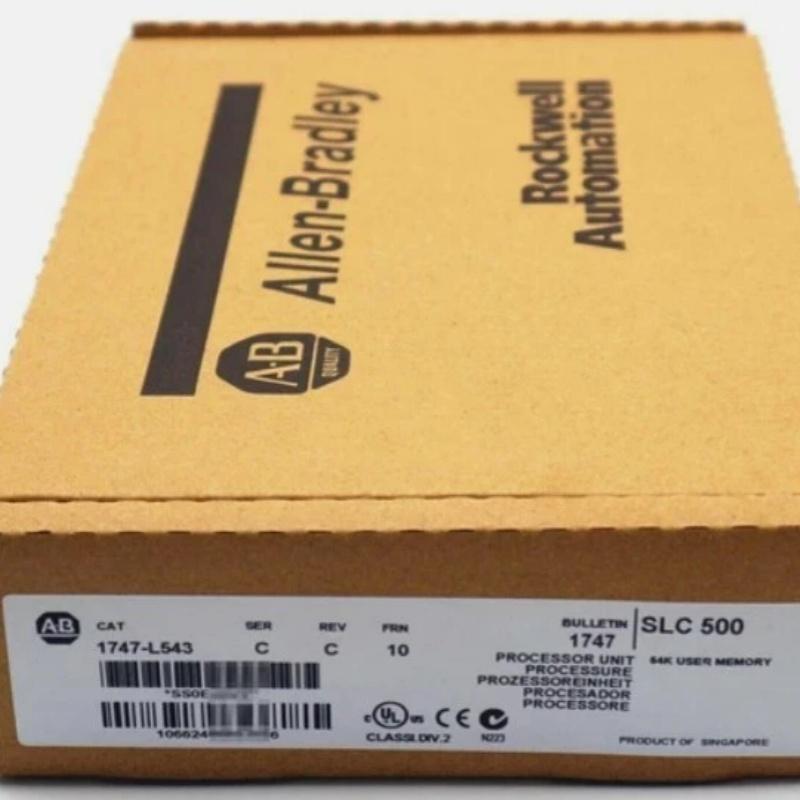

Module Allen-Bradley 1747-L543

Le module processeur Allen-Bradley 1747-L543, doté d'un processeur SLC 5/04 haute capacité, est conçu pour les applications de contrôle industriel de moyenne à grande échelle nécessitant une mémoire étendue et une communication robuste. Il intègre 64 Ko de RAM (60 Ko de programme / 4 Ko de données) avec sauvegarde Flash EEPROM, deux ports de communication DH+/RS-232 et une connectivité E/S évolutive (jusqu'à 4 096 points d'E/S numériques et 480 points d'E/S analogiques) pour un contrôle fiable en temps réel dans les secteurs de la production, de la manutention et de l'automatisation des processus. Bien que sa production soit arrêtée depuis le 31 mars 2024, il reste une solution de choix pour la mise à niveau des systèmes existants, grâce à sa compatibilité ascendante totale et sa conformité aux normes internationales.

1. Mémoire utilisateur RAM de 64 Ko avec batterie de secours (60 Ko de programme/4 Ko de données) et sauvegarde Flash EEPROM pour une conservation sécurisée des données.
2. Deux ports DH+ et RS-232 intégrés pour une intégration flexible avec les IHM, les systèmes SCADA et les appareils existants
3. Prend en charge jusqu'à 4096 points d'E/S numériques et 480 points d'E/S analogiques pour une conception de système évolutive
4. Temps de balayage de programme rapide (0,9 ms/Kword) et exécution bit à bit rapide (0,37 µs) pour une logique de contrôle réactive
5. Horloge/calendrier en temps réel, programmation en ligne et sélecteur de mode (Programmation/Exécution/Télécommande) pour une flexibilité opérationnelle accrue

Scénarios d'application :

• Lignes de fabrication automatisées : Contrôle les machines d’assemblage, les convoyeurs et les systèmes d’inspection de la qualité avec des temps de lecture rapides et une communication DH+ fiable.
• Manutention des matériaux : Gère l'automatisation de l'entrepôt (palettiseurs, trieurs et capteurs d'inventaire) via une intégration transparente avec les appareils existants via RS-232.
• Contrôle des procédés : Prend en charge les procédés de traitement chimique, alimentaire et des boissons et de l’eau à moyenne échelle grâce à des fonctions PID et des fonctions mathématiques avancées.
• Automatisation du bâtiment : Intègre les systèmes de chauffage, de ventilation et de climatisation, d’éclairage et de sécurité pour un contrôle centralisé des installations.
• Mises à niveau des systèmes existants : Remplace de manière transparente les anciens processeurs SLC 500 tout en préservant les E/S et la programmation existantes.
