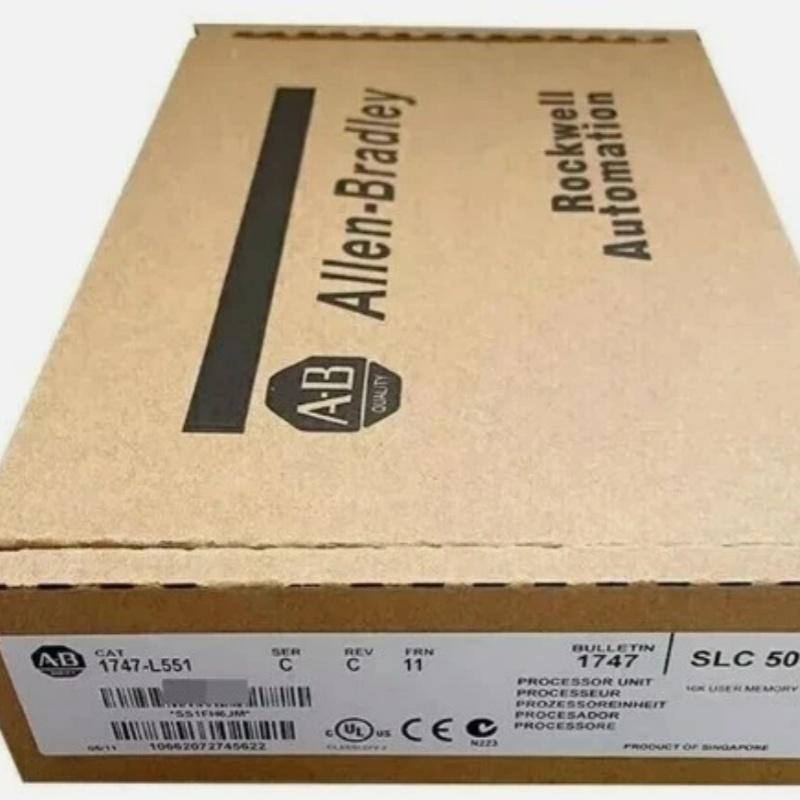

Module Allen-Bradley 1747-L551

Le module processeur Allen-Bradley 1747-L551 (CPU SLC 5/05) pour le système modulaire SLC 500 est conçu pour les applications de contrôle industriel nécessitant une connectivité Ethernet. Il intègre 16 Ko de RAM avec batterie (12 Ko de programme / 4 Ko de données) et sauvegarde Flash EEPROM, des ports Ethernet (10/100 Base-T) et RS-232 intégrés, ainsi qu'une connectivité E/S évolutive (jusqu'à 4 096 points d'E/S numériques et 480 points d'E/S analogiques) pour un contrôle fiable en temps réel dans les secteurs de la production, de la manutention et de l'automatisation des processus. Bien que sa production ait été arrêtée le 31 décembre 2021, il demeure une solution éprouvée pour la mise à niveau et le remplacement de systèmes existants, grâce à sa rétrocompatibilité totale et sa conformité aux normes internationales.

1. Mémoire utilisateur RAM de 16 Ko avec batterie de secours et sauvegarde Flash EEPROM pour une conservation sécurisée des données
2. Ports Ethernet (10/100 Base-T) et RS-232 intégrés pour une intégration flexible avec les IHM, les systèmes SCADA et les appareils existants
3. Prend en charge jusqu'à 4096 points d'E/S numériques et 480 points d'E/S analogiques pour une conception de système évolutive
4. Temps de balayage de programme rapide (0,9 ms/Kword) et exécution bit à bit rapide (0,37 µs) pour une logique de contrôle réactive
5. Horloge/calendrier en temps réel, programmation en ligne et sélecteur de mode (Programmation/Exécution/Télécommande) pour une flexibilité opérationnelle accrue

Scénarios d'application :

• Lignes de fabrication automatisées : Contrôle les machines d’assemblage, les convoyeurs et les systèmes d’inspection de la qualité avec des temps de lecture rapides et une communication DH+ fiable.
• Manutention des matériaux : Gère l'automatisation de l'entrepôt (palettiseurs, trieurs et capteurs d'inventaire) via une intégration transparente avec les appareils existants via RS-232.
• Contrôle des procédés : Prend en charge les procédés de traitement chimique, alimentaire et des boissons et de l’eau à moyenne échelle grâce à des fonctions PID et des fonctions mathématiques avancées.
• Automatisation du bâtiment : Intègre les systèmes de chauffage, de ventilation et de climatisation, d’éclairage et de sécurité pour un contrôle centralisé des installations.
• Mises à niveau des systèmes existants : Remplace de manière transparente les anciens processeurs SLC 500 tout en préservant les E/S et la programmation existantes.
