Description:

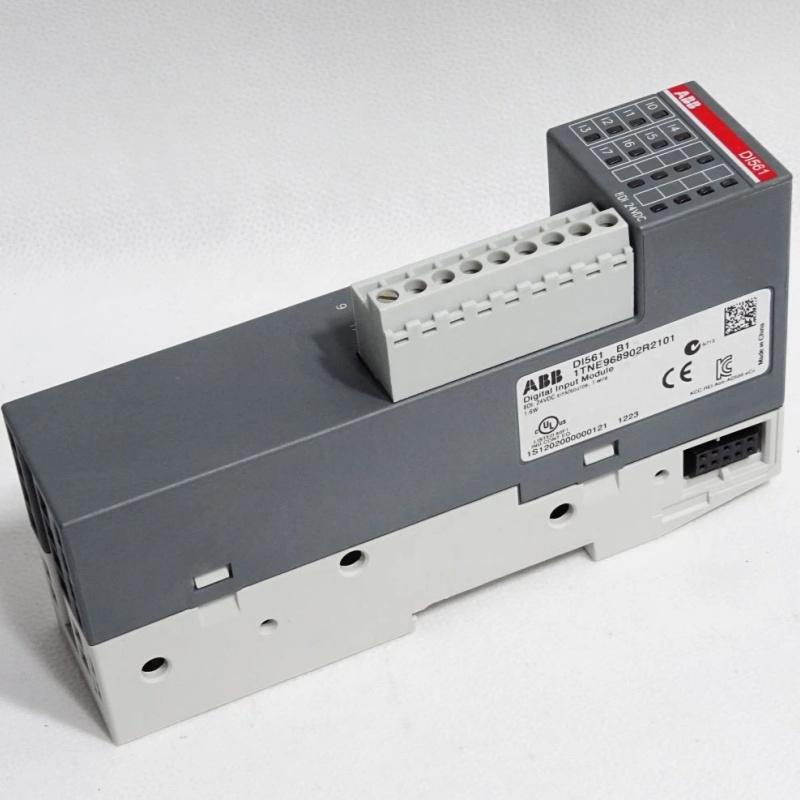

Module d'entrée numérique pour systèmes d'automatisation compacts, doté de 8 entrées numériques 24 V CC. Compatible avec les câblages en source et en puits, il offre une connexion monofilaire par canal pour une installation simplifiée. Compatible avec les CPU de la série AC500 et divers modules de bus, il convient à l'acquisition de signaux dans les applications d'automatisation industrielle et de bâtiment.
|
Condition
|
Produit 100% neuf et original
|
|
Garantie
|
Un an
|
|
MOQ
|
1 pièce
|
|
Délai de livraison
|
3 à 5 jours
|
Spécifications techniques :
|
Spécifications d'entrée
|
8 entrées numériques, 24 V CC, courant d'entrée 5 mA, tension d'entrée max. 0-30 V
|
|
|
|
Dimensions : 34 mm × 74 mm × 135 mm, poids net : 0,113 kg
|
|
|
Environnement d'exploitation
|
|
|
Température de fonctionnement : 0-60℃, température de stockage : -40-70℃, indice de protection : IP20
|
|
|
|
|
Délai : 8 ms, connexion enfichable, alimentation via bus E/S (aucune alimentation externe requise)
|
|
Modèles similaires :
-
DI562
-
DI571
-
DI572
-
DO561
-
DO562
-
DO571
-
DO572
-
DO573
-
DX561
-
DX571
-
DC562
-
AI561
-
AI562
-
AI563
-
AO561
-
AX561
-
FM562
-
TA563-9
-
TA563-11
-
TA564-9
-
TA564-11
-
TA565-9
-
TA565-11
FAQ
Q : Quelle tension requiert le DI561 ?
A : 24 V CA/CC (plage de fonctionnement : 0-30 V).
Q : Comment le module est-il câblé ?
A : Supporte le courant source/puits ; utiliser des bornes enfichables. Un câble blindé est recommandé pour les longues distances.
Q : Pourquoi le module ne répond-il pas (pas de LED, pas d'alimentation) ?
A : Ce module adopte le montage sur rail DIN standard EN 50022, conforme aux méthodes d'installation classiques des modules industriels. Lors de l'installation, assurez-vous que la température ambiante se situe entre -25 °C et +60 °C et que l'armoire bénéficie d'une bonne ventilation afin d'éviter toute surchauffe. Son indice de protection IP20 exige une installation dans une armoire industrielle fermée pour le protéger de la poussière et de l'eau.
Q : Un signal externe est présent, mais la LED du canal ne s'allume pas ?
A: Vérifier : (1) Sortie du capteur/interrupteur (14-27V AC / 15-30V DC), (2) câblage sécurisé, (3) Adresse E/S du PLC (pas de conflits).
Q : Comment corriger les signaux instables/les faux déclenchements ?
A: Utilisez des câbles blindés, mettez-les à la terre correctement (évitez la mise à la terre aux deux extrémités) et maintenez le câblage à moins de 300 m (non blindé) / 500 m (blindé).
