Description:

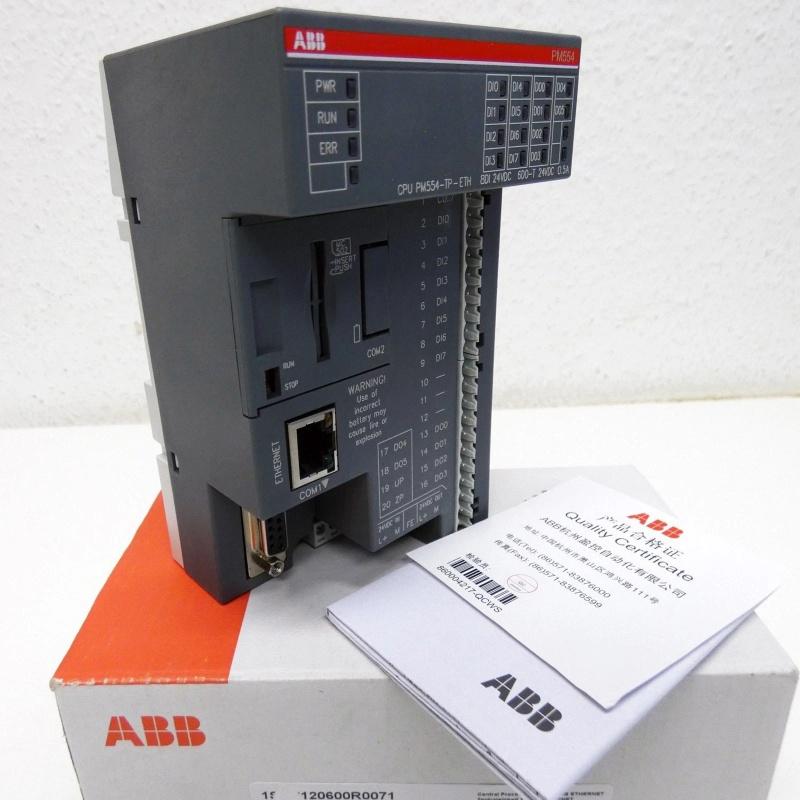

Module CPU PLC haute performance de la série AC500 d'ABB, conçu pour les applications d'automatisation industrielle de moyenne et grande envergure. Il intègre une puissance de traitement élevée, une communication multiprotocole et une extension d'E/S flexible, prenant en charge les logiques de contrôle complexes et l'échange de données en temps réel. Conforme à la norme IEC 61131-3, il permet une maintenance à chaud et une intégration transparente avec les modules d'E/S ABB et les dispositifs tiers, ce qui le rend idéal pour la production, le contrôle de processus et l'automatisation des infrastructures.
|
Condition
|
Produit 100% neuf et original
|
|
Garantie
|
Un an
|
|
MOQ
|
1 pièce
|
|
Délai de livraison
|
3 à 5 jours
|
Spécifications techniques :
|
Catégorie de paramètres
|
Contenu spécifique
|
|
Numéro d'article
|
3BSE022466R1 (typique)
|
|
Processeur
|
RISC 32 bits, 400 MHz
|
|
Mémoire
|
256 Mo de RAM ; 512 Mo de mémoire flash (extensible)
|
|
Interfaces de communication
|
2 ports Ethernet (RJ45, 10/100 Mbps), 2 ports RS485/RS232
|
|
Protocoles pris en charge
|
PROFINET IO, EtherNet/IP, Modbus TCP, PROFIBUS DP, etc.
|
|
Alimentation
|
24 V CC (19,2–28,8 V CC)
|
|
Dissipation de puissance
|
Puissance typique : 8 W, puissance maximale : 12 W
|
|
Température de fonctionnement
|
-25℃ à +60℃
|
|
Température de stockage
|
-40℃ à +85℃
|
|
Indice de protection
|
IP20
|
|
Installation
|
Montage sur rail DIN (EN 50022)
|
|
Extension d'E/S
|
Compatible avec les modules d'E/S AC500 (numériques/analogiques/mixtes)
|
Modèles similaires :
-
PM554-RP
-
PM554-RP-AC
-
PM554-TP-ETH
-
PM564-TP
-
PM564-RP
-
PM564-RP-AC
-
PM564-TP-ETH
-
PM564-RP-ETH
-
PM564-RP-ETH-AC
-
PM556-TP-ETH
-
PM566-TP-ETH
FAQ
Q : Avec quels systèmes et modules d'E/S le PM554-TP est-il compatible ?
A : En tant que module central de la gamme d'automates programmables AC500 d'ABB, il est entièrement compatible avec tous les modules d'E/S de la gamme AC500 (y compris les E/S numériques, analogiques et mixtes). Il prend également en charge l'intégration avec des dispositifs d'automatisation tiers conformes aux normes de communication industrielle via des protocoles tels que PROFINET IO et Modbus TCP.
Q : Le PM554-TP peut-il se connecter simultanément à plusieurs types d'appareils de terrain ?
R : Oui. Il est équipé de 2 ports Ethernet et de 2 ports série RS485/RS232, prenant en charge plusieurs protocoles tels que PROFINET IO, EtherNet/IP et PROFIBUS DP. Il peut se connecter simultanément à différents types d'appareils de terrain (par exemple, capteurs, actionneurs, IHM) pour assurer un contrôle centralisé et la collecte de données.
Q : Quelles sont les exigences d'installation du PM554-TP ?
A : Ce module adopte le montage sur rail DIN standard EN 50022, conforme aux méthodes d'installation classiques des modules industriels. Lors de l'installation, assurez-vous que la température ambiante se situe entre -25 °C et +60 °C et que l'armoire bénéficie d'une bonne ventilation afin d'éviter toute surchauffe. Son indice de protection IP20 exige une installation dans une armoire industrielle fermée pour le protéger de la poussière et de l'eau.
Q : Que dois-je faire si le PM554-TP ne parvient pas à communiquer avec l'ordinateur supérieur ou les appareils de terrain ?
A : Procédure de dépannage étape par étape : 1) Vérifiez la connexion physique du câble de communication (port Ethernet/série) et remplacez-le s'il est endommagé ; 2) Assurez-vous que les paramètres de communication (adresse IP, débit en bauds, parité, type de protocole) du module et du périphérique connecté sont cohérents ; 3) Vérifiez la tension d'alimentation (assurez-vous qu'elle se situe entre 19,2 et 28,8 V CC) afin d'éviter les anomalies de communication dues à une alimentation instable ; 4) Utilisez la fonction de diagnostic du logiciel Automation Builder pour consulter les journaux d'erreurs de communication et les traiter de manière ciblée.
Q : Le PM554-TP peut-il fonctionner normalement dans des environnements à basse température ?
R : Oui. Sa plage de températures de fonctionnement s'étend de -25 °C à +60 °C, ce qui la rend adaptée à la plupart des environnements industriels à basse température (comme la commande d'équipements auxiliaires d'entrepôts frigorifiques ou les armoires de distribution électrique extérieures en régions froides). Il est recommandé de préchauffer l'armoire avant la mise en service dans un environnement dont la température est inférieure à -20 °C afin d'éviter toute dégradation temporaire de ses performances due aux basses températures.
